滲壓計的用途及分類 如何選擇合適的滲壓計？

1.滲壓計的用途

滲壓計是測量構筑物內部滲透(孔隙)水壓力的傳感器，一般直接測得水壓力（kPa），再根據液體壓強公式可換算為水位。

滲壓計應用非常廣泛，可用于測量大壩壩體滲流壓力、浸潤線、繞壩滲流壓力、壩基揚壓力，尾礦庫測壓管水位、干孔深度，邊坡、水渠河堤、隧洞滲透水位，水井、河流、渠道水位等等。

2.滲壓計的類型

滲壓計按測量原理可分為振弦式滲壓計、差阻式滲壓計、光纖光柵滲壓計和壓阻式滲壓計；按用途又有許多別稱，如測量超靜孔隙水壓力的“孔隙水壓力計”、測量壩基揚壓力的“揚壓力計”、測量水井水渠水位的“水位計”等；按輸出信號類型分為模擬量和數字量滲壓計。振弦式、差阻式是模擬量，必須用專用的采集儀測量，光纖光柵的必須用解調儀測量，而壓阻式分為4~20mA或電壓的標準電量輸出和RS485 MODBUS-RTU協議輸出。

3.如何選擇滲壓計

首先，要選擇合適的測量原理的滲壓計，如果有招標要求，按要求選購即可。

如果沒有明確要求，推薦選擇振弦式的滲壓計，目前國內外中小型工程中應用最廣的是振弦式傳感器。差阻式的已經淘汰了，只有一些更新改造項目可能會遇到歷史遺留的差阻式傳感器；光纖光柵的熔接光纖比較麻煩、解調儀價格較高、另外測量精度也低；4~20mA和電壓輸出的受電纜長度影響較大，RS485輸出的內含電路板及元器件，壽命不長，尤其不適合埋設安裝法的滲壓測量。

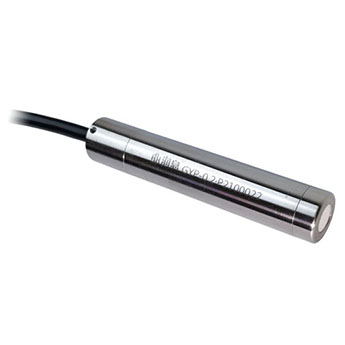

相較于這幾種，振弦式滲壓計具有高性能、高精度、高穩定性、抗干擾能力強、受電參數影響小、零點飄移小、受溫度影響小、自帶溫度補償、性能穩定可靠、耐震動和壽命長等優點。但振弦式傳感器必須用專用的振弦采集儀測量，若用戶想對接自己的標準電量采集儀或PLC設備等，也可以選擇潤息硅壓式水位計，輸出RS485數字信號，遵循標準MODBUS-RTU協議，可直接讀取水位毫米值。但前提是使用測壓管安裝法，即使損壞也能取出更換。

其次，要選擇合適量程的滲壓計。潤息的VWP系列滲壓計，量程0~3.5MPa可選，并不是量程越大越好，相反量程越小精度越高，因此在選擇滲壓計量程時，應按設計要求或安裝位置實際可能的最大壓力選擇。比如測壓管內安裝，選擇壓力水位接近測壓管深度的量程即可。VWP系列型號對應的水位量程計算方法如下：如VWP-0.35，表示0.35MPa，等于350kPa，350/10=35米水位。
