VWD-C型振弦式土體位移計
振弦式土體位移計適用于測量土石壩、邊坡、地基或其它回填土的內部位移及溫度。
土體位移計由是由VWD型位移計加裝配套附件組成。
▋簡介
振弦式土體位移計適用于測量土石壩、邊坡、地基或其它回填土的內部位移及溫度。
土體位移計由是由VWD型位移計加裝配套附件組成。
▋結構與原理
位移計由進口鋼弦、激振電磁線圈、滑動測桿、后端座、護管和電纜組成。當被測物結構發生位移時，會帶動滑動測桿使位移計內部彈簧或滑塊產生應力變化，從而改變鋼弦的松緊度使其振動頻率發生變化，再根據公式計算出位移量。
土體位移計由VWD型位移計、護筒、錨固板、錨頭及不銹鋼延長測桿組成，錨頭用混凝土固定在基巖內、延長測桿與位移計測桿相連，位移計及錨固板埋設在土體里，當土體與基巖發生相對位移，會帶動錨固板并作用位移計上產生相應的讀數變化，可根據公式計算出位移量。多個土體位移計可連接起來、延長測桿長度任定，測量分層、分段位移。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
品細節振弦.jpg)
▋規格與參數
| 規格型號 | VWD-100C | VWD-200C | VWD-250C |
| 測量范圍 | 0～100mm | 0～200mm | 0～250mm |
| 靈敏度 | ≤0.04mm | ≤0.08mm | ≤0.08mm |
| 測量精度 | ≤0.5%F·S（端基）/ ≤0.1%F·S（擬合） | ||
| 測溫范圍 | -40℃～+80℃ | ||
| 測溫靈敏度 | 0.1℃ | ||
| 測溫精度 | ±0.3℃ | ||
| 耐水壓 | ≥1MPa | ||
| 絕緣電阻 | ≥50MΩ | ||
| 外殼材質 | 304不銹鋼 | ||
| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | ||

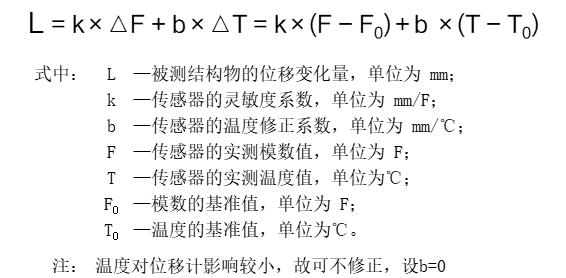

▋計算公式
▋電纜信號定義
▋測量
人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
