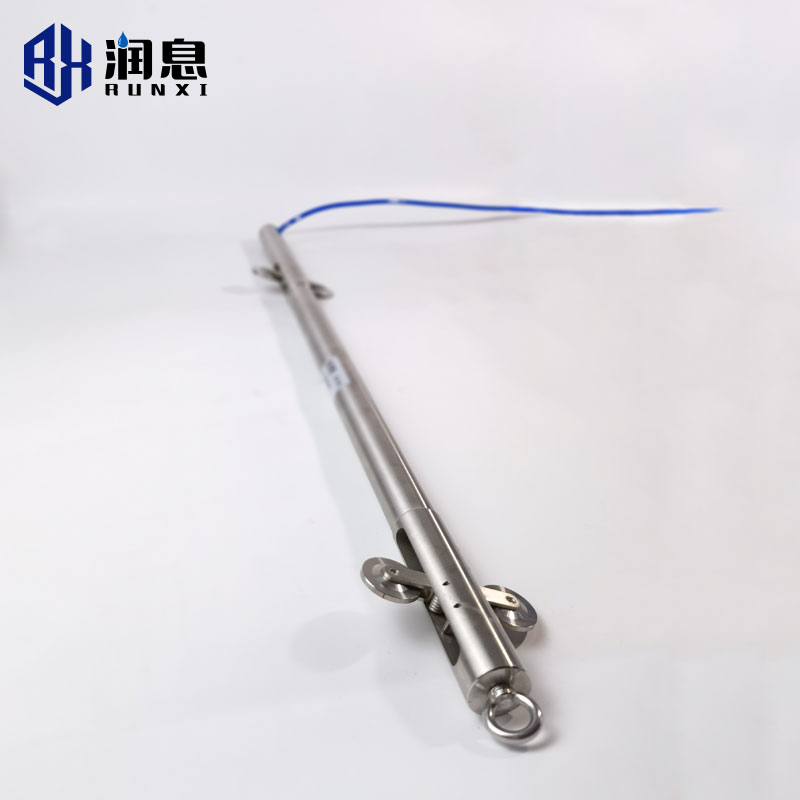

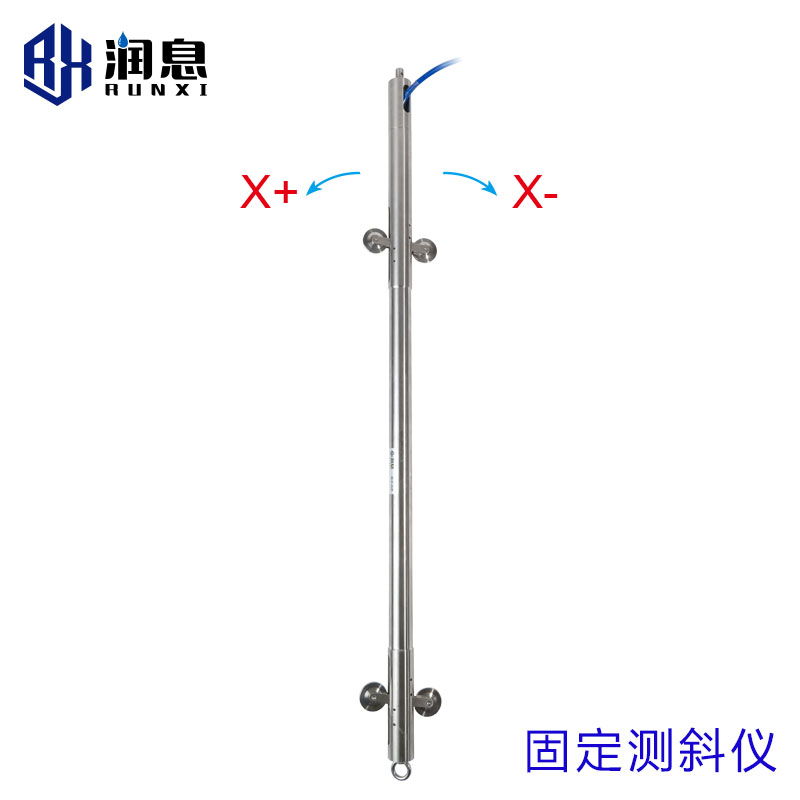

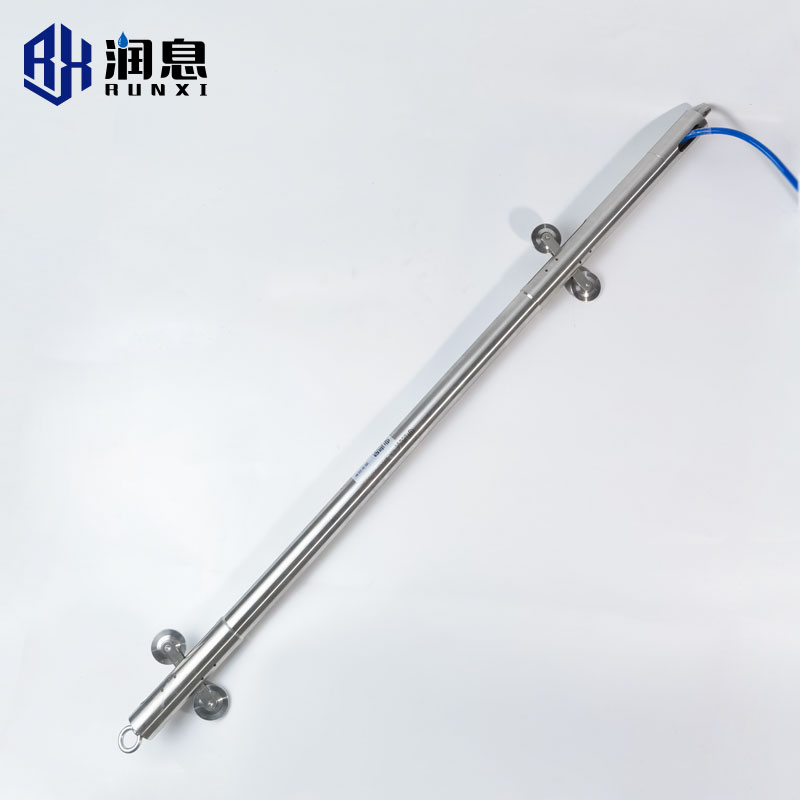

CX-1A型固定測斜儀
固定測斜儀適用于測量土石壩、面板壩、隧道邊坡、路堤基坑等結構物的水平位移、垂直沉降及滑坡，測斜儀配合測斜管可反復使用。
測斜儀采用的是耐沖擊型伺服傳感器、可靠性好、穩定速度快、測量方便、具有智能識別功能，輸出信號數字量，直接顯示工程值(位移或角度)。
▋簡介
固定測斜儀適用于測量土石壩、面板壩、隧道邊坡、路堤基坑等結構物的水平位移、垂直沉降及滑坡，測斜儀配合測斜管可反復使用。
測斜儀采用的是耐沖擊型伺服傳感器、可靠性好、穩定速度快、測量方便、具有智能識別功能，輸出信號數字量，直接顯示工程值(位移或角度)。
▋結構與原理
測斜儀由進口高精度轉角芯片、轉換電路、不銹鋼測桿、導向輪和電纜組成。當被測物結構發生傾斜時，內部轉角芯片輸出發生變化，電路解析出變化量再根據公式計算出相對于鉛垂線的偏移角度，再用三角函數計算出水平位移，一個測孔內可布置多支計算累加位移。
▋產品特點
● 高精度進口轉角芯片 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● MODBUS-RTU協議，可讀取編號、計算參數 ● 可直接計算輸出角度值

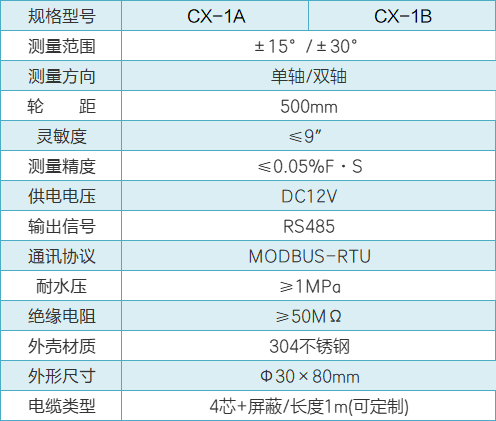

▋規格與參數

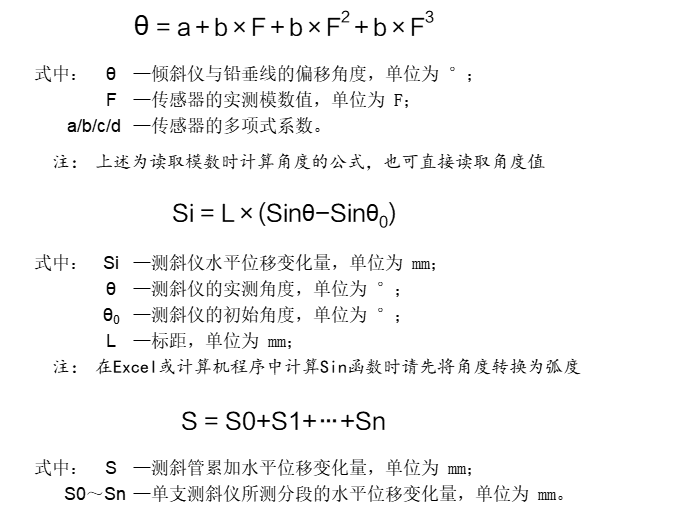

▋計算公式
▋電纜信號定義
▋通訊協議
固定測斜儀支持標準MODBUS-RTU協議，可無縫接入我司人工測讀設備和自動化數據采集設備。也可接入第三方采集設備(如PLC等)，我司提供協議文檔及測試工具，工具中羅列了常用通訊指令、幫助解析協議算法等，清晰明了，便于開發。
▋測量
人工測讀：RX105型智能讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
