振弦式通氣型滲壓計
通氣型滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力及溫度，也可測量江河湖泊等各水體水位。
通氣型滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，全不銹鋼結構、體積小，可方便布置于狹小部位。其電纜內部含有通氣管，可使腔體與大氣導通，從而排除大氣壓變化產生的影響。
▋簡介
通氣型滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力及溫度，也可測量江河湖泊等各水體水位。
通氣型滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，全不銹鋼結構、體積小，可方便布置于狹小部位。其電纜內部含有通氣管，可使腔體與大氣導通，從而排除大氣壓變化產生的影響。
▋結構與原理
滲壓計由進口鋼弦、激振電磁線圈、感應膜、透水蓋、后端座、護管和電纜組成。當被測水位發生變化時，感應膜上的壓力發生變化發生變形，從而改變鋼弦的松緊度使其振動頻率發生變化，再根據公式計算出壓力或水位。
▋產品特點
● 高性能、信號強度強 ● 高顏值、全不銹鋼外殼，抗壓抗摔抗擰 ● 耐水壓高，防水性能優異 ● 內置溫度計，可以溫度補償提高準確性 ● 內置參數芯片，可讀取編號、計算參數
品細節振弦.jpg)
別技術原理.jpg)
別技術.jpg)
▋規格與參數
| 規格型號 | VWP-0.35Q | VWP-0.7Q | VWP-1Q | VWP-2Q | VWP-3.5Q |
| 測量范圍 | 0～350KPa | 0～700KPa | 0～1000KPa | 0～2000KPa | 0～3500KPa |
| 靈敏度 | ≤0.025%F·S | ||||
| 測溫范圍 | -40℃～+80℃ | ||||
| 測溫靈敏度 | 0.1℃ | ||||
| 測溫精度 | ±0.3℃ | ||||
| 耐水壓 | 最大量程×1.2 | ||||
| 絕緣電阻 | ≥50MΩ | ||||
| 外殼材質 | 304不銹鋼 | ||||
| 外形尺寸 | Φ24×125mm | ||||
| 電纜類型 | 4芯+屏蔽/長度1m(可定制) | ||||

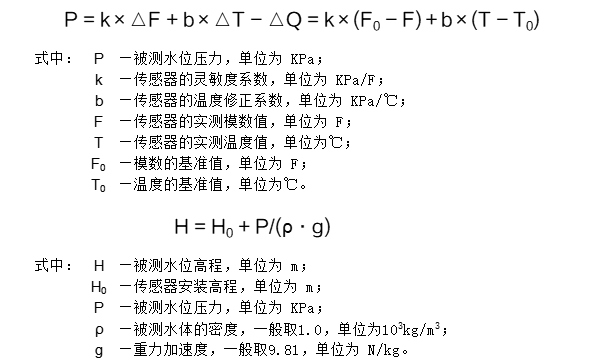

▋計算公式
▋電纜信號定義
▋測量
人工測讀：VW102型振弦讀數儀 RX106型多功能讀數儀 RX131型手動集線箱
自動數據采集：MCU-32型分布式模塊化自動測量單元 MCU系列自動測量單元 LCU系列低功耗采集儀
